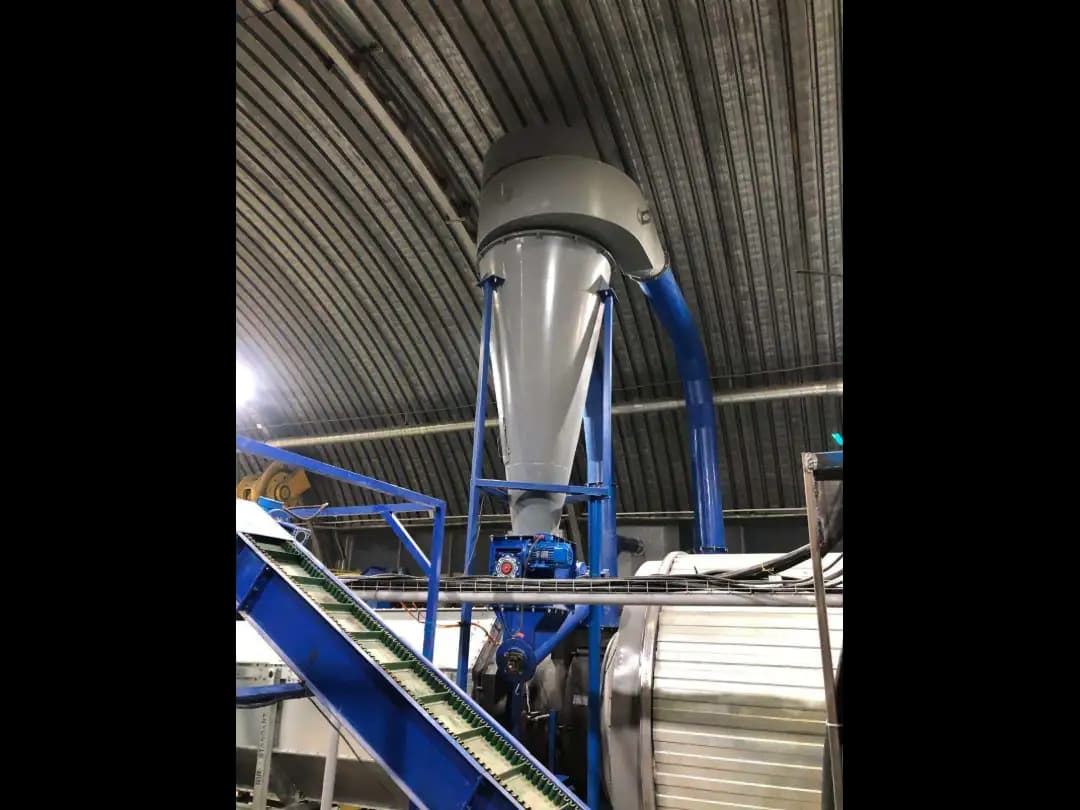

Циклон-осадитель для опилок УЦ-1600

Цена: по запросу

получить коммерческое предложение уточнить цену

Характеристики:

Высота корпуса

750 мм

Общая высота циклона

4675 мм

Диаметр корпуса

1600 мм

Масса с опорой

830 кг

Производительность

8700-11600 м3/ч

Диаметр отверстия для сырья

400 мм

Диаметр входного отверстия

500 мм

Диаметр выходного отверстия

670 мм

Описание циклона-осадителя

Циклоны предназначены для очистки технологических выбросов деревообрабатывающих производств от не слипающейся, не волокнистой пыли, а также смесей пыли с сухими опилками и стружкой.

Циклоны устанавливают как на нагнетающей, так и на всасывающей стороне (т.е. после вентилятора и до вентилятора соответственно).

Модификация циклонов связана с соотношением диаметров выхлопного патрубка к диаметру корпуса. Циклоны могут комплектоваться улиткой на выхлопной трубе или зонтом, что зависит от расположения вентилятора. При работе циклона под давлением на нем устанавливается зонт, под разряжением – улитка.

Воздушная смесь поступает в циклон через входной патрубок. Винтовая поверхность верхней части корпуса задает воздушному потоку вращательно-поступательное движение вдоль внутренней поверхности корпуса, вниз к осадительному конусу.

Под действием центробежной силы частицы продукта отделяются от потока воздуха, оседая на стенках корпуса, и ссыпаются затем по осадному конусу в выгрузное отверстие.

Освободившийся от продукта воздух образует вихрь и выходит вверх через выходной патрубок улитки или выхлопную трубу с зонтом.
