Теплогенератор ТГВГ-1,0

Описание теплогенератора

Теплогенератор вихревой горизонтальный ТГВГ-1,0 предназначен для получения тепловой энергии от сжигания отходов деревообработки и подачи полученного тепла для сушки мелкофракционных отходов деревообработки, либо отходов сельского производства в сушильных барабанах. Влажность топлива не более 40%, размер фракции топлива подаваемого в топку шнековым механизмом, не более 30мм.

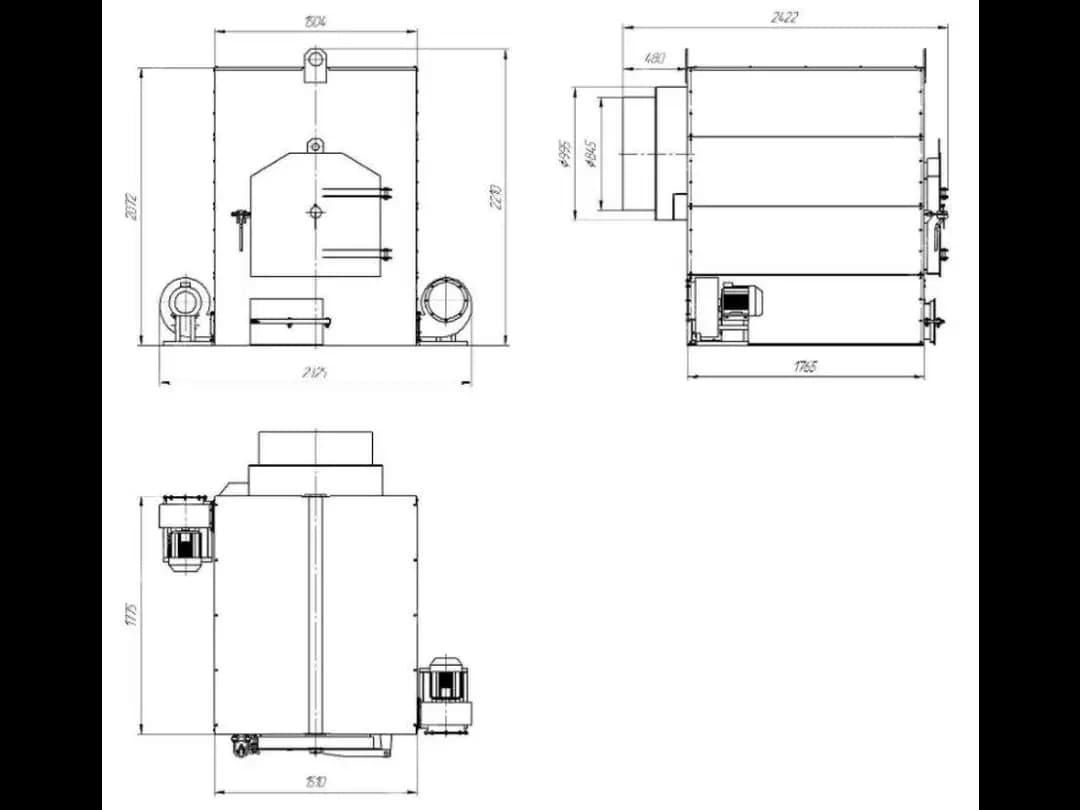

Общий вид теплогенератора

Теплогенератор вихревой горизонтальный состоит из каркаса поз.1, топочной дверки поз.2 и поддувала поз.3. Бункер автоматической подачи топлива присоединяется к окну, размещенному справа от топочной дверки. В комплект входят также дутьевые вентиляторы поз.5 и поз.6.

Внутренняя поверхность топочной камеры обмурована шамотным кирпичом. Снаружи топочная камера окружена воздушной рубашкой. В воздушную рубашку воздух нагнетается дутьевым вентилятором, где он нагревается. Из воздушной рубашки нагретый воздух подается под колосники.

Поддув теплого воздуха под колосники,  обеспечивает прижим топлива к раскаленным стенкам топочной камеры и образование огненного циклона в пространстве камеры. Это позволяет подсушить топливо на колосниковой решетке и увеличивает время нахождения мелкофракционных составляющих топлива во взвешенном состоянии, что в свою очередь позволяет сжигать более влажное, чем в слоевых топках топливо. При этом происходит полное догорание всех частиц топлива в объеме топочной камеры.

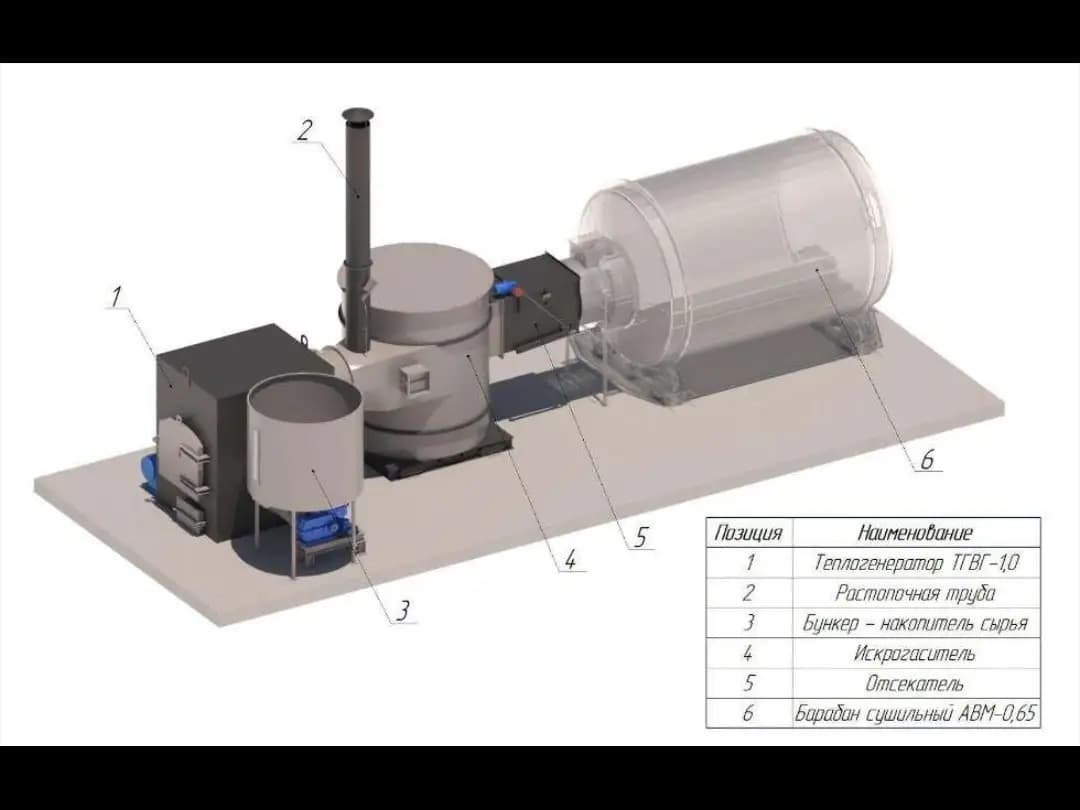

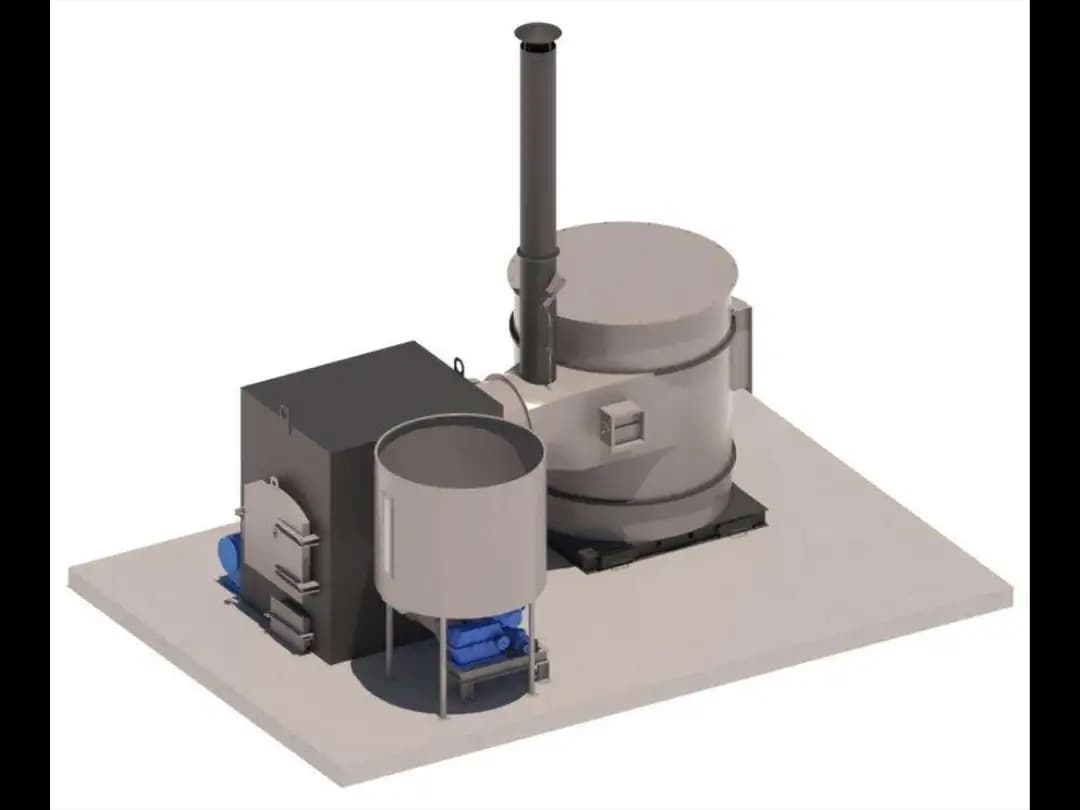

Компоновка и габариты теплогенератора
